CNC Router Machine kitまたは完成品販売価格

ベンチトップ式CNC Router kitの金額について　　　　　　　　　　　　　　　　　

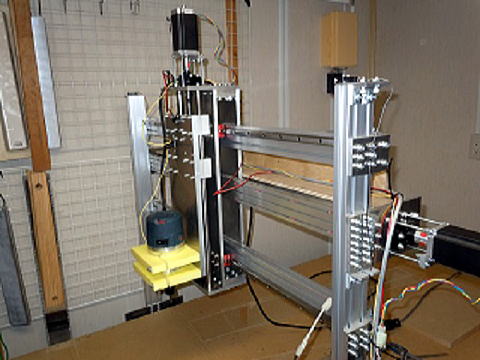

• S１8１２CNC Nema23 Servo（スルーネックギターの加工が出来るギリギリのサイズです。）
  3軸ボールネジ（シングルスクリューナット）＋リニアガイドレール＋リニアシャフト＋servo motor＋Servo driver
  アンギュラベアリング（普通与圧）
  （X軸ボールネジ１8００ｍｍ×Y軸１２００ｍｍ×Z軸４５０ｍｍ）
  C3等級ボールネジ　X軸、Y軸、Z軸　価格100万円〜（税抜き）＋配送料金　5万円

  ストロークサイズY軸は約８６３ｍｍ、Z軸は約２５０ｍｍ、X軸は約１3０７ｍｍ前後の移動距離となります。
  x軸リニアガイドレール1600ｍｍ、Ｙ軸1150ｍｍ、Ｚ軸リニアシャフト４５０ｍｍとなります。
  付属品としてPlanet cncの基盤とソフトウェアも含まれますが、CNCルーターと基盤とは配線はされていません。また基盤を入れるための箱、USBファン、配線材、AC/DC電源等はお客様自身で用意していただく必要がございますのでご注意下さい。なおソフトウェアはお客様自身でGoogleの検索サイトからPlanet cncソフトウェアをダウンロードし、そして当工房よりソフトウェアライセンスをメールにて添付いたします。
  ※Y軸フレームの取付位置によってZ軸は異なりますのでご注意下さい。
  テーブルの表面からＺ軸の板までの距離は約２００ｍｍ、アルミフレームのテーブル高さ592ｍｍ（テーブル除く）です。　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
• CNCルーターの基本部品について

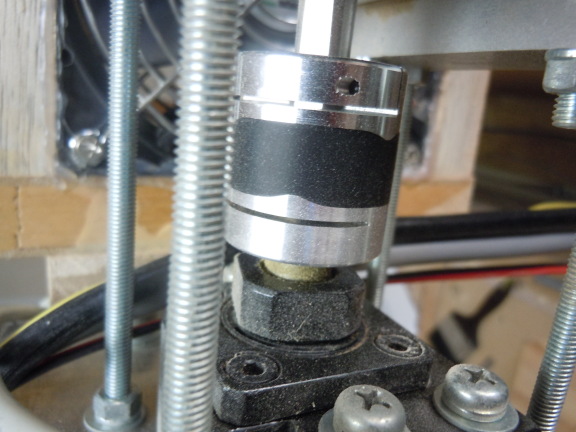

  アルミフレーム、アルミフレームパーツ、 ボールねじ、ボールねじ用のスクリューナットハウジング、X軸/Y軸リニアガイドレール（ブロック付き）、Z軸用リニアシャフト、リニアシャフト用ハウジング、加工されたアルミ板、モーター×３個、カップリング（３軸の場合は計６個）、ベアリングナット、サーボモーターまたはステッピングモーター、ネジ（緩み止めネジ）、ワッシャー、バネ座金となります。サーボモーターを選択をした場合には３軸分のモータードライバーが付属します。
• 付属品について
  デジタル水平器、デジタル角度計、グリス（ガレージ・ゼロ 極圧有機モリブデングリース400g No.2）、Ｍ６タップ、タップハンドル、バリ取り、グリスニップル（ボールネジ、リニアガイドレール用）、Planet cnc基盤、ソフトウェアライセンス
  アルミ製スピンドルマウント（穴径57ｍｍ、65ｍｍ、78ｍｍ、80ｍｍ、85ｍｍ、90ｍｍ、100ｍｍ、110ｍｍ）の内どれか１点選択可能
  スピンドルマウント取付けダストシュー（穴径70ｍｍ、75ｍｍ、80ｍｍ、85ｍｍ、90ｍｍ、100ｍｍ）の内どれか１点選択可能
• オプション
  Z軸用ステンレスシャフト（本製品＋1００００円）
  日本製ベアリングナット　本製品＋3軸分　7,000円（普通予圧・税抜き）
  日本製ベアリングナット　本製品＋4軸分　12,000円（普通予圧・税抜き）
  日本製ベアリングナット　本製品＋３軸分　17,000円（中予圧・税抜き）
  日本製ベアリングナット　本製品＋4軸分　22,000円（中予圧・税抜き）
  Nema34　servo motor 本製品＋3軸分　65,000円〜（N数に応じて価格が異なるため、最高12Nまで）
  ER20ルータースピンドル（精度0.01ｍｍ・スプリングコレット付き/インバーター付）　108,000円（税抜き）
  真空吸着ブロア210,000円（税抜き）
• テーブルオプション
  アルミテーブル長さ1800ｍｍ×横幅900ｍｍ　4万円（税別）
  アルミテーブル固定金具　30,000円（税別/アルミフレーム用ナット、ワッシャー、バネ座金付き）
  アルミテーブル用緩み止めネジ　10,000円（税別）
  真空吸着ブロア専用テーブル（アルミ・MDF複合テーブル）420,000円
• 交換用部品
  C3等級シングルナット＋ボールネジ　1812シリーズ　3軸/20万円（税抜き）
  アンギュラベアリング日本製　30度　普通予圧　3軸15,000円（税抜き）（税別）
  アンギュラベアリング中国製　40度　普通予圧　３軸9,000円（税抜き）（税別）
  防塵シールドアンギュラベアリング中国製　30度　普通予圧３軸20,000円（税抜き）
  リニアガイドレール＋ブロック付き/1812　120,000円（税別/2軸分)
  Z軸リニアシャフト＋ブロック付き　30,000円（税別）
  Z軸ステンレスリニアシャフト＋ブロック付き　35,000円（税別）
  高精度ベアリングナット（揺れ精度５ミクロン以下/3軸分） 　16,000円（税別）
  中国製交換用高精度ベアリングナット（揺れ精度５ミクロン以下/3軸分/引っかけレンチ付き　10,000円（税別）
• Planet cncのソフトウェア、基盤について
  Planet cnc基盤が万が一故障した場合は、当工房まで一度お問い合わせをして下さい。
  初期不良品の場合は無償にて交換対応させていただきますが、１年以上経過している商品については有償対応とさせていただきます。この場合の金額は為替と国際配送料により金額が異なりますのでご注意下さい。
  またソフトウェアライセンスと基盤の両方が必要となりますので現在のおおよその金額は配送料なしで40,000円〜となります。
  なお配線方法がわからない等の対応もさせていただきますが、出張対応はしていません。
  現在配線方法が簡単な配線ボックスを開発中ですが、金額は100,000円〜を予定しています。
  Planet CNC基盤はCNCルーターと一緒に送りますが、配線ボックスを選択しない場合、基盤を入れる箱、USBファン、配線材、AC/DC電源、配線材等は お客様自身で用意していただく必要があります。
  またER20等のスピンドルルーターとインバーターを使用する場合は、Planet cncのリミットスイッチ基盤が必要となります。この場合のリミットスイッチ基盤は輸入代行いたしますが別途料金が発生いたしますのでご注意下さい。
  ソフトウェアライセンスはお客様のメール宛に添付ファイルを送りますが、再発行されませんので保存が出来る端末に保存して下さい。
