オリジナルギターテンプレート図面の注意事項等について
イラストレーター＆２D CADの注意事項
ギター用材のボディ、ネック、指板の大きさをご確認下さい。
ボディ図面の描き方はボディ図面をご覧下さい。
ボディ側面の描き方はボディ側面 をご覧下さい。
指板インレイの描き方は指板インレイ とフレッティング寸法表フレッティング位置をご覧下さい。
ギター専用のヘッド図面の描き方はヘッド図面をご覧下さい。
※ヘッド図面はギター専用です。ベースのヘッド図面はもう暫くお待ち下さい。

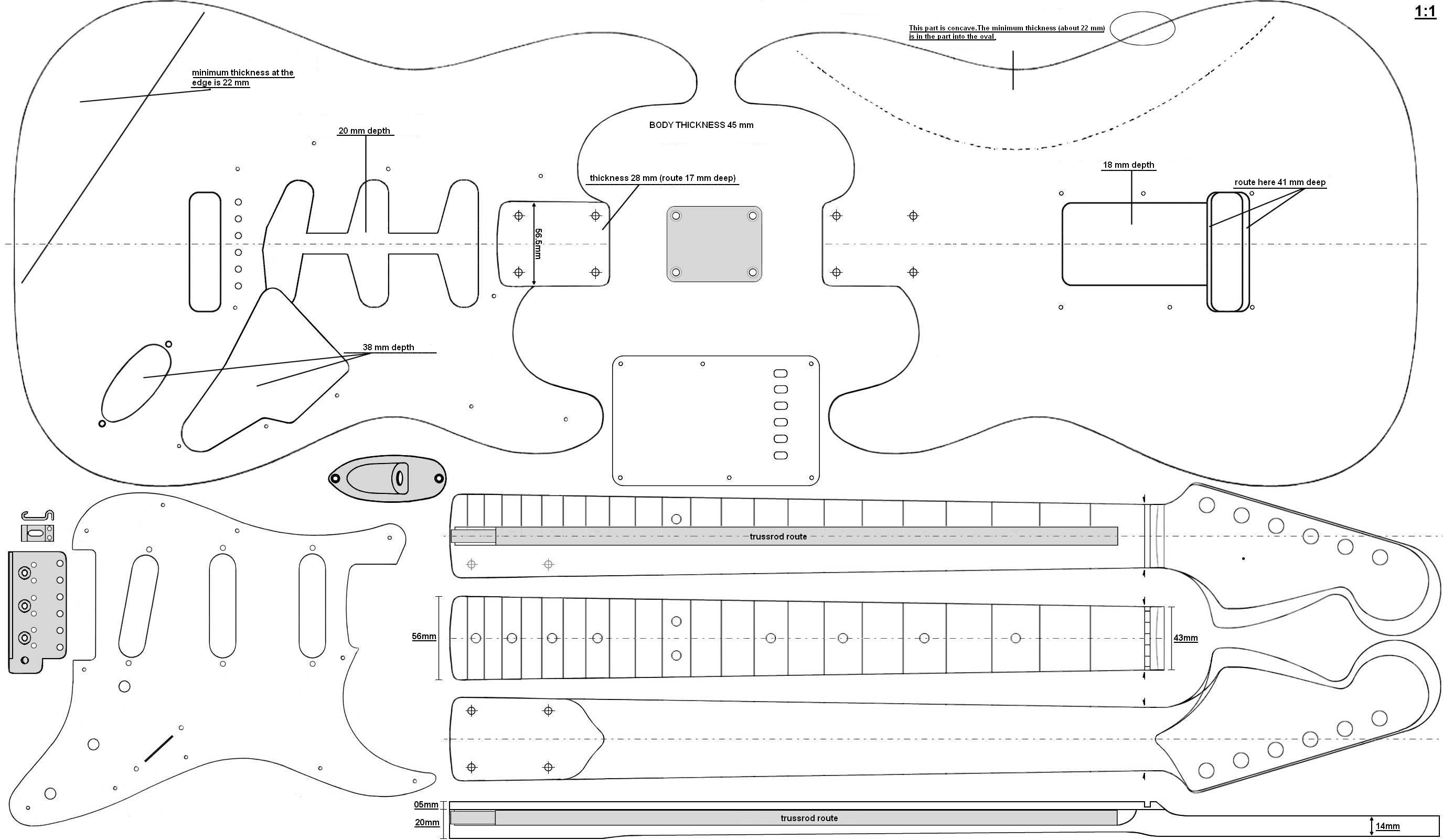

PDFで見れない場合には参考図面Vintage Strat tipesをご覧下さい。
※Vintage Strat tipes 図面の中には、センターラインやエルボーカットライン等は点線で描いていますが、実際には一本の線で描いて下さい。また注意事項に記載している1フレットまたは１２フレットのグリップの厚さ等が抜けていますが参考図面として捉えてください。
※イラストレーターやCAD図面はｍｍサイズで１：１サイズの大きさで図面を作成して下さい。
- １：お客様が作成するCADまたはイラストレーターでボディとネックには必ずセンターラインを出来るだけ細い線で線を書き、線が途切れないように１本の線で書いて下さい。
イラストレーターやCADで描く場合には、図面が動かないように設定（機能が付いている場合）して製図を作成して下さい。
- ２：ボディ形状にはスケールライン、１２Fライン（スケールラインの半分の位置）、ボディ表面、ボディ裏面、ボディ側面、エルボーカットライン、ウェストカットライン、べベルカットライン、コントロールキャビティー、コントロールパネル、ネックポケット形状STタイプ（ネックエンドRタイプ）/TEタイプ（ネックエンド直線タイプ）とネックエンド幅、ピックガードライン、ボディ厚さ等お客様が関わる必要な図面を書いて下さい。
またピックガードを用いる場合には、ボディ本体に取り付けたピックガード図面およびボディ本体の図面とピックガード図面等が1点ずつ必要になります。
※必ずレイヤー線同士が重なったりしないようにラインをハッキリ書いて下さい。 - ３：ネック本体の形状には、ヘッド形状、フレット数（１フレット、１２フレット、最終フレットのみ必要）、ナット幅、指板エンド幅、指板厚、１フレットのグリップの厚さ（指板厚も含めた厚さで1フレットの厚さが２１ｍｍの場合１２フレットの厚さが２３ｍｍ「２ｍｍ大きくなります。」になります。）、１２フレットのグリップの厚さ等が必要になり、ネック角度（ネックポケット）が必要な場合にはボディ側面の図面も必要となります。
※必ずレイヤー線同士が重なったりしないようにラインをハッキリ書いて下さい。
- ４：ポットの場所（ヴォリューム、トーン）、スイッチの場所（レバースイッチ、ミニスイッチ等）、ペグ穴、コントロールビス穴、ピックガード穴は必ず中心線（十字ライン）で描いて下さい。
- ５：ヘッド形状にはスケールライン、１Fライン、ペグ穴、ナット幅を書いて下さい。
- ６：指板面やヘッドにインレイを入れる場合には、レイヤー線が重なったりしないようにラインを明確に記してください。
- ７：ネック角度（ネックポケット）が必要な場合にはボディ側面の図面も必要となります。
- ８：お客様が作成したギターボディ形状の外周ラインやヘッド形状の外周ラインは、当工房では修正や補正はいたしません。
当工房で修正する箇所はピックアップ、コントロール位置、ブリッジ等とさせて頂きます。 - ９：CADに図面データーを入力した時に寸法等の文字が文字化けする場合がございますので、必ずピックアップ位置やネックポケットの位置等の寸法図面は印刷してください。
CADデーターやイラストレータで作成した図面には寸法を記入しないでレイヤー線のみ表示して下さい。 - １０：お客様が作成したギターボディ形状の外周ラインやヘッド形状の外周ラインのレイヤー線は、当工房では修正や補正はいたしません。
当工房で修正する箇所はピックアップ、コントロール位置、ブリッジ等とさせて頂きます。
メールでCAMデーターのギター形状をお客様に確認して頂きますが、ギターボディ形状の外周ラインやヘッド形状の外周ラインの修正や補正をする場合にはお客様側でCADデーターの修正や補正をし、当工房に新たなデーターを提出して頂きます。 - １１：CADまたはCAMの修正途中や補正途中においてテンプレート製作依頼を中止する場合には、当工房で作業した日数分の代金が発生いたします。この場合必ず当公房までメールにて連絡をして下さい。
お客様は作業途中まで発生した金額を当工房が指定する銀行口座に振り込んだのを確認した後、お客様が指定した住所までCD-Rーを返却いたします。
なおCD-Rを返却する時の郵送料または配送料はお客様負担となります。
PCウィルスによる感染についての注意事項
- お客様がお使いのパソコンは必ずWindows OSやMac OSまたはPCセキュリティソフトは最新のセキュリティに更新し、お客様は必ずCD-Rを当工房に郵送または配送する前にPCセキュリティーソフトのウィルススキャンやウィルスチェック等で図面のファイル内をチェック後、図面ファイルをCD-RまたはUSBメモリーにインストールして下さい。
- お客様が作成した図面データーの中にｐｃウィルスに感染していた場合には、必ずｐｃウィルスを除去してから当工房宛にCD-RまたはUSBメモリーを郵送または配送して下さい。
- お客様が所有しているパソコンに最新のPCセキュリティーソフトがインストールしていない場合には、CD-RまたはUSBメモリーを当工房まで送ることはできません。
- 当工房で使用しているパソコンは特殊なパソコンソフトを多数使用しています。
万が一お客様が作成した図面データーのCD-Rの中にPCウィルスに感染していた場合には、損害賠償（PCの交換、業務の遅延やソフトウェアの買い替え等）の支払いをしていただきます。 - 万が一PCウィルスによる感染についての同意書に記載の条項を守らずにCD-RまたはUSBメモリーを当工房に郵送または配送し、万が一当工房のパソコンに感染（法律に違反するため）させた場合には直ちに所轄の警察署に連絡し、さらに民事における損害賠償請求をお客様にいたします。
- CD-R内にデーター両量がオーバーし、全ての内容が入らない場合のみUSBメモリーでの提出は可能です。
ただしUSBメモリー内のファイルデーターは製作するギターのCADファイル、イラストレーターのファイルのみ可能です。
CADやイラストレーター以外のファイルが入っている場合は当工房に送る前に削除して下さい。 - USBメモリーで提出する場合は、蓋が無い一体型のUSBメモリーで提出して下さい。
- 一部のUSBメモリーまたはCD-Rのデーターが不安定な場合があります。
この場合は事前にお客様のパソコンで動作確認をし内容を必ず確認して下さい。 - メーカー品ではない安価な中国製のUSBメモリーを使用しCADやイラストレーターのファイルデーターの保存をし当工房宛に郵送または配送はしないで下さい。
- 中国製のUSBメモリーまたは韓国製のUSBメモリーでのファイル保存および配送または郵送は禁止致します。
データーの注意事項と責任免除について
- データー変換時によるデーター損失や何らかの原因によるデーター損失または配送途中での破損または衝撃等が原因とするCD-RまたはUSBメモリーの滅失、損傷、データーの損失が発生する事がありますので必ず当工房まで配送または郵送するCD-R内のデーターは別途HDDやUSBメモリー等に保存して下さい。
- CD-RまたはUSBメモリーは高温、湿度またはCD-Rの表面の傷等によりデーターが不安定な場合があります。
当工房に届いたCD-RまたはUSBメモリー内のデーター損失または損傷等は保証対象外とさせていただきます。 - CD-RとCDケースにお客様の郵便番号、住所、氏名、電話番号、E-mail adressを記載した用紙またはテプラ等をCD-R表面とCDケースにテープで貼り付けて下さい。
CD-RとCDケースにお客様の住所や氏名等が無い場合、万が一他のお客様からお預かりしたCD-Rと取り違いの発生を防ぐためにお客様側に一度CD-Rをご返却いたします。
※この場合のCD-Rの配送または郵送料金はお客様負担といたします。 - USBメモリーにお客様の郵便番号、住所、氏名、電話番号、E-mail adressを記載した用紙またはテプラ等をUSBメモリーに貼り付けて下さい。
USBメモリーにお客様の住所や氏名等が無い場合、万が一他のお客様からお預かりしたUSBメモリーと取り違いの発生を防ぐためにお客様側に一度USBメモリーをご返却いたします。
※この場合のUSBメモリーの配送または郵送料金はお客様負担といたします。 - 中国製USBメモリーの一部の製品には、パソコンに悪意のあるPCウィルスを感染させる商品があります。
これらの製品の中には中国のサーバーに特許内容や意匠内容等が自動で送信されるシステムが組込まれている商品があります。
万が一データーの一部または全てのデーターが流失した場合は、損害賠償請求をさせていただきます。 - USBメモリーやCD-Rは大切に一時保管をさせていただきます。
ただし天災、災害、人身事故（窃盗）等が発生した場合によるUSBメモリーまたはCD-R本体の破損、紛失、データーの破損等は損害賠償の保証対象外とさせていただきます。 - 注文されたギターと共にUSBメモリーまたはCD-R本体を各お客様に返却いたしますが、お客様宛に返却がされていない場合は、必ず返却から３日以内にメールでご連絡をして下さい。
- USBメモリーまたはCD-Rは大切に一時保管させていただきますが、万が一USBメモリーまたはCD-R本体を床に落した時に本体の破損、間違えてUSBメモリー内のデーターを削除してしまった場合はお客様宛にご連絡をいたします。
お客様には大変お手数ですが、CD-RまたはUSBメモリーにもう一度データーUSBメモリーまたはCD-Rに保存して当工房まで配送または郵送して下さい。
この場合での郵送料または配送料は着払いでお願いします。
テンプレートの注意事項について
- 通常ボディテンプレートやネックテンプレート等は３ｍｍ厚の複数枚のアクリルテンプレートとなります。
アクリル板で製作するボディ本体の外周テンプレートは実寸値より２ｍｍ小さいサイズで作成（アクリルテンプレートの場合）いたします。 - ベアリング付のストレートビットとルーターテーブルでボディ本体、ネック本体、ピックガード等を製作する場合には、実寸サイズの木材で製作いたします。
この場合には8mm〜10ｍｍ厚前後の木材で実寸のままテンプレートを製作いたします。 - 複雑なギター形状やヘッド形状ではない限り、お急ぎの場合にはユニバーサルサンダーで木材をボディ本体（外周のみ）やヘッド本体（外周のみ）を製作することも可能ですが、ボディ実寸値より０．１ｍｍ〜０．３ｍｍ前後寸法が異なることがあります。
- お客様からお預かりした用紙は最大A3用紙ですが、図面を縮小して図面全体を表す場合には、全ての形状の長さや厚み等の寸法が必要となります。
- １：１サイズの大きさで図面を提出する場合にはA3用紙1枚では足りない場合があります。
用紙が足りない場合には、外周部分と重なるように別途A3用紙またはA4用紙に記載してください。
別途用紙には必ずネック側、ブリッジ側と必ず記載し、各形状の寸法を掲載して下さい。
- 修正または補正したピックアップザクリ、コントロールキャビティーザクリ、ネックポケットザクリ等のテンプレートは実寸で罫書いた寸法値より２ｍｍ大きいサイズでテンプレートを製作いたします。
実寸のままテンプレート製作を求める場合にはテンプレート依頼書に実寸と記載し、ボディ本体、ネック本体かを示してください。 - データーの修正や補正の内容が定まった場合のみテンプレートの製作を受付けますが、修正や補正が2回以上必要な場合にはテンプレート製作をお断りいたします。
その他の注意事項
- 複雑な変形ギターのボディテンプレートやインレイ用のテンプレートは作成できません。
- ポットやブリッジ等は国産、外国産によって大きさが異なります。
この場合においてブリッジ等のテンプレート加工を依頼する場合にはお客様にはお手数ですが使用するパーツを当工房まで送ってください。 - 当工房で不要な木材に試し掘りをして１度ブリッジやスイッチ等を取り付けて確かめ（この時ブリッジに木屑が付着してしまいますがご了承下さい。）ますが、初めて製作するテンプレートには誤差が生じている場合もあります。
必ずお客様側で1度不要な木材（合板やラワン木材等は正確にでません。）に必ず試し堀りをして塗膜部分とスケールラインを考慮してブリッジを1度不要な木材に取り付けて確かめて下さい。
ちなみにパイン材では正確に出ます。
万が一ブリッジテンプレートやピックアップテンプレートに誤差が生じていた場合にはお客様には大変お手数ですがブリッジまたはピックアップの詳細な寸法をUSBメモリーに記入して郵送または配送して下さい。
なお誤差が生じたテンプレートはピックアップ、ブリッジ、ネックポケットのみとさせていただきます。 - アクリル板テンプレートや木材テンプレートはエンドミルやルーター刃によって極微小に寸法が異なる場合がございます。この場合に生じた誤差は免除させていただきます。
- オリジナルピックアップテンプレート、ピックガードテンプレート、ヘッドテンプレート等は、受注数、形状、加工難易度、お客様からお預かりしたデーターまたは用紙からのCAMデーター作成等により製作期間が長引くことがあります。
- 用紙からのテンプレート製作は、約2ヶ月前後、データからの製作は約3週間前後掛かります。
※データーから読み取れない場合には製作期間が長引くことがあります。 - ヘッドテンプレートまたはボディテンプレートは、お客様が考えたオリジナルのテンプレートのみ製作いたします。
- ヘッドやボディ本体の作成は、類似する意匠や著作権によるデザイン上の都合により作成出来ない場合がございます。
ただしお客様が製作したギターおよび当工房が製作したテンプレートをオークションや第3者に転売または販売しない場合にはテンプレートを製作をいたします。
この場合には、原則として同意書にお客様の名前、住所、電話番号（携帯電話、050番号、国際電話は不可）捺印（シャチハタ不可）、写真入の証明書（在学証明証、社員証等）の写し（カラープリント）が必要です。 - 海外に在住のお客様はテンプレートは製作することは出来ません。
- 類似したギターまたは意匠登録したギターやベース商品は転売または販売した場合には法的に処罰されることがあります。趣味範囲以外は販売はいたしません。
